關于功率放大器的知識點有很多，今天Aigtek安泰電子就給大家科普一下如何改善高帶寬換能器功率放大器線性特性，常用的具體方法有哪些。

　　1.功率回退法

　　當高帶寬換能器功率放大器的輸入功率減少1dB時，三階交調系數將改善2dB，這種用減少輸出功率的方法來改善功率放大器線性的方法稱為功率回退法。它是改善功放線性的一種常用的有效方法。其優點是簡單易于實現，缺點是降低了功放的功率，不能充分利用功放容量，增加了放大器成本。

　　2．反饋法

　　這是一種直接反饋方法。它是利用放大器輸出的非線性失真信號，通過倒相等網絡反饋至輸入端，從而抵消放大器自身的一部分非線性。該方法所面臨的最大難點在于如何保證反饋網絡輸出信號在足夠?qū)挼念l帶內與功放的輸入信號反相。

　　3．前饋法

　　由于寬帶通信的迅猛發展,前饋法受到越來越多的關注

　　它包含兩個環路：圍繞主高帶寬換能器放大器的主環路用于抵消信號，而圍繞輔助放大器的輔助環路用于抵消失真，這就保證了最終輸出信號的高線性。

　　在此方法中，輸入信號被同時輸入到功率放大器和非線性發生器中，兩路非線性失真信號在輸出端剛好抵消，但同時基波信號也將損失一部分。與負反饋法類似，前饋法的難點在于如何在較寬頻帶內使功放和非線性發生器所產生的非線性失真信號恰好抵消。

　　4.預失真法

　　預失真法由于電路比較簡單且可以作為獨立元件附加在現有的高帶寬換能器放大器中而得到廣泛的應用。

　　預失真級產生一個非線性失真信號，并輸入功率放大器，以抵消功率放大器所產生的非線性失真。預失真可以在微波波段和中頻頻段實現，也可以在基帶實現。中頻預失真電路則存在調整比較方便，并且可以把上變頻器和功率放大器的非線性失真信號一同抵消掉的優點，因此應用比較廣泛。

　　高帶寬換能器功率放大器

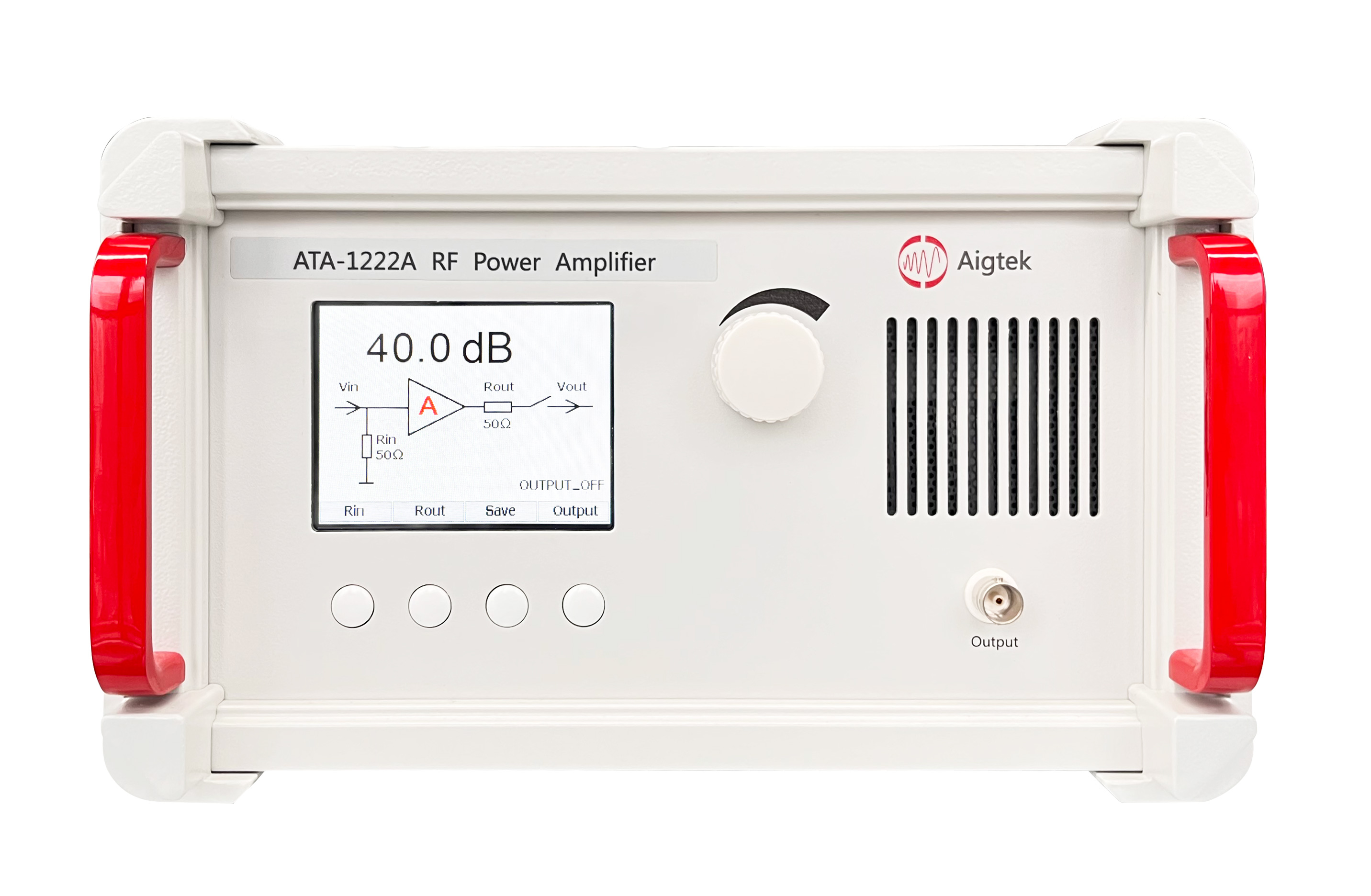

ATA-1000系列寬帶放大器

　　安泰電子高帶寬換能器功率放大器ATA-1000系列，是一款經典的在帶寬放大方面極具特色的放大器系列，它可放大交、直流信號的寬帶放大器。帶寬高達22MHz，并且具有50Ω/10kΩ兩檔輸入電阻可選，完美匹配高、低內阻的信號源，實現信號的放大。輸出電阻可調，客戶可根據測試需求靈活選擇。

　　它在無損檢測，二極管測試、電流傳感器測試、光纖損耗測試、聚焦超聲、藥物控釋、結構檢測等總多領域應用廣泛，尤其在霧化片驅動（超聲霧化），以及帶寬在（-3dB）DC~22MHz內的話能器測試中有著良好應用。

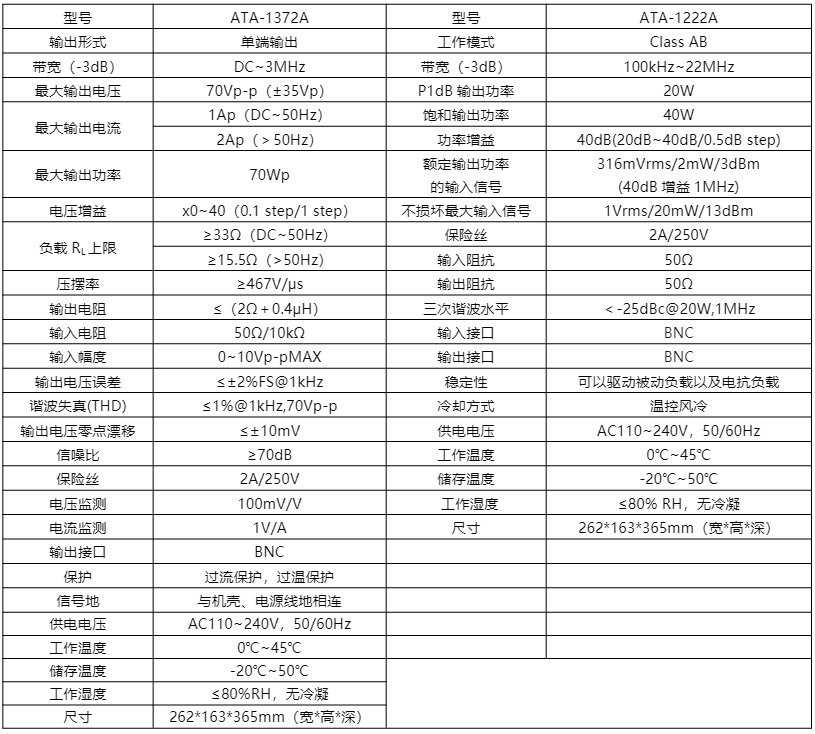

　　ATA-1000系列寬帶放大器

　　帶寬（-3dB）DC~22MHz

　　最大輸出電壓89Vp-p（±44.5Vp）

　　最大輸出電流2Ap

　　匹配高/低內阻的信號源

　　輸出電阻可調

西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.aigtek.com或撥打029-88865020。
